工場の脱臭装置中和消臭器 VFDシリーズ｜業務用消臭器・脱臭装置の日本デオドール

各種工場や大風量の厨房排気など、あらゆる排気の臭い対策におすすめの脱臭装置。

植物精油消臭剤による中和消臭で、悪臭の不快感も抑えながら効率よく消臭します。

水を使用せず、気体状で運用するので面倒な制御や管理が要らず、後付け設置も簡単です。

導入事例: 食料品製造工場、給食センター; 塗装・印刷インキ製造工場; 自動車修理工場、鋳物工場; 肥料製造工場など; ホテル、スーパー、病院などの厨房排気

消臭器の設置方法

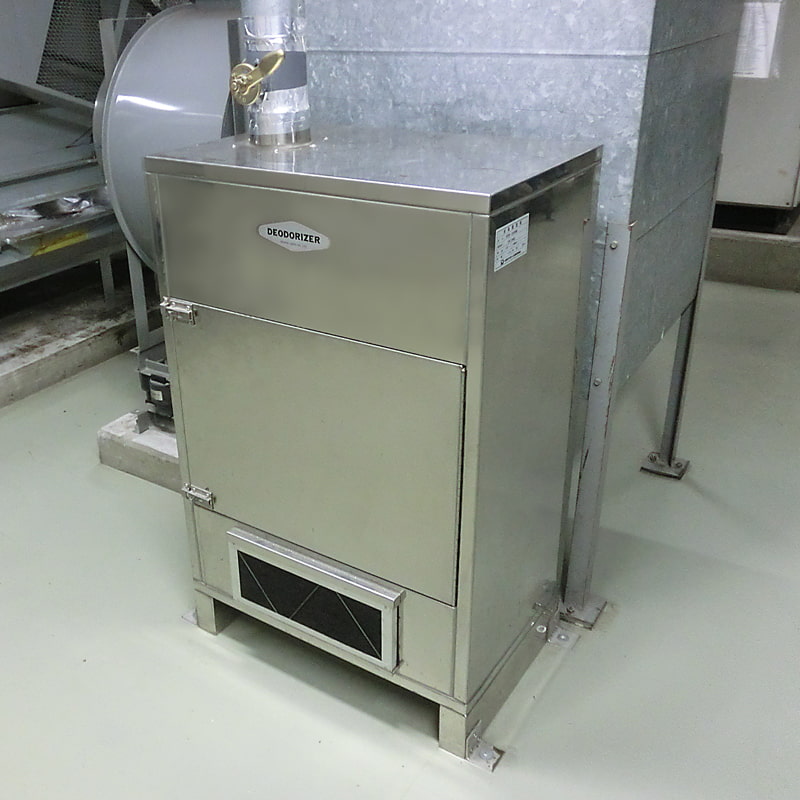

排気ダクトに接続し消臭剤を挿入します。植物精油消臭剤は気体で発散するため、排気設備のエアの流れを利用して拡散できます。（VFD-Nタイプ）

標準品はスパイラルダクトに接続しますが、特注で塩ビ管に接続する機種もご用意できます。

中和消臭器VFDシリーズは用途に合わせて4タイプ。

1.VFD-Nタイプ（床置設置、電源不要）

電源不要タイプ。ダクトに接続し、換気設備の排気ファンの力で吸引させて消臭剤を挿入します。通風に応じて本体のチャッキダンパーが開閉します。

負圧側に接続ください。

型式		寸法(mm)	重量（kg）	材質	通過風量	対象OER （最大値）
VFD-	1020N	605×400×1000	35	SUS304	1～2m³／分	200,000
	1030N	605×400×1200	45			300,000
	1050N	605×400×1600	55			500,000
	1070N	820×570×1400	75			700,000

2.VFD-TMタイプ（床置設置、タイマー付）

タイマー付タイプ。タイマー制御で本体のモーターダンパーを開閉するため、臭いの発生する時間帯に合わせて消臭剤を挿入できます。運転の自動化やランニングコストを抑えたい場合に。

負圧側に接続ください。電源必要。

型式		寸法(mm)	重量（kg）	材質	通過風量	電源消費電力	対象OER （最大値）
VFD-	1020TM	605×400×1000	40	SUS304	1～2m³／分	1φ100V 3/3W	200,000
	1030TM	605×400×1200	50				300,000
	1050TM	605×400×1600	60				500,000
	1070TM	820×570×1400	80				700,000

3.VFD-SRXタイプ（モーターダンパー、ファン付）

ファン付タイプ。内臓のファンモーターで消臭剤を単独で拡散できます。ダクト正圧側に接続する場合や、屋内に発散したい場合に。

電源必要。

型式		寸法(mm)	重量（kg）	材質	電源消費電力
VFD-	1020SRX	605×400×1220	52	SUS 304	1φ100V 151/216W
	1030SRX	605×400×1420	57		1φ100V 151/216W
	1050SRX	605×400×1820	72		1φ100V 341/551W
	1070SRX	820×570×1620	92		1φ100V 341/551W

4.VFD-SRXTタイプ（モーターダンパー、ファン、タイマー付）

ファン・タイマー付タイプ。内臓のファンモーターで消臭剤を単独で拡散できます。タイマー制御で、臭いの発生する時間帯に合わせて消臭剤を挿入できます。

電源必要。

型式		寸法(mm)	重量（kg）	材質	電源消費電力
VFD-	1020SRXT	605×400×1220	52	SUS 304	1φ100V 152/217W
	1030SRXT	605×400×1420	57		1φ100V 152/217W
	1050SRXT	605×400×1820	72		1φ100V 342/552W
	1070SRXT	820×570×1620	92		1φ100V 342/552W

吹出ノズル: ダクト内に消臭剤を発散させるためのノズル。ノズルの本数はダクト幅に合わせて選定ください。（約300mmに1本必要）
ノズルの挿入方向は、悪臭物質と消臭剤の接触効率を考慮して長手方向が望ましい。ノズルの長さはダクトに合わせて切断し、調整してください。
ボリュームダンパー: 消臭器の通過風量を調節するためのダンパー。消臭器とダクトの接続部分に必ず設置してください。
片落管: スパイラルダクトで配管の場合にご用意ください。スパイラルダクトと吹出ノズルの接続に必要です。
ノズルキット: 吹出ノズルの固定に必要です。ノズルの材質、本数に合わせてご用意ください。

メンテナンスは定期的に消臭剤を交換するだけ簡単です。

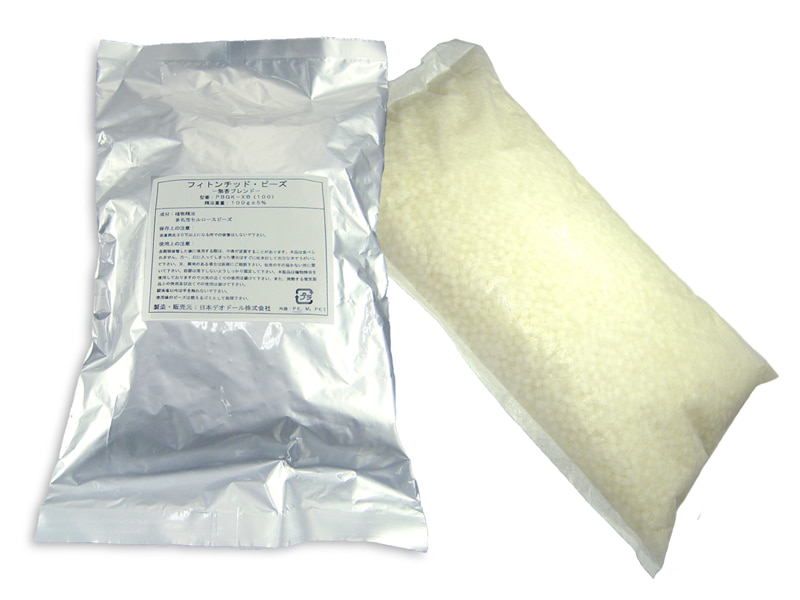

中和消臭器には専用の植物精油消臭剤をご使用ください。VFDシリーズは袋型タイプとなります。詳しくは中和消臭器の消臭剤をご覧ください。
